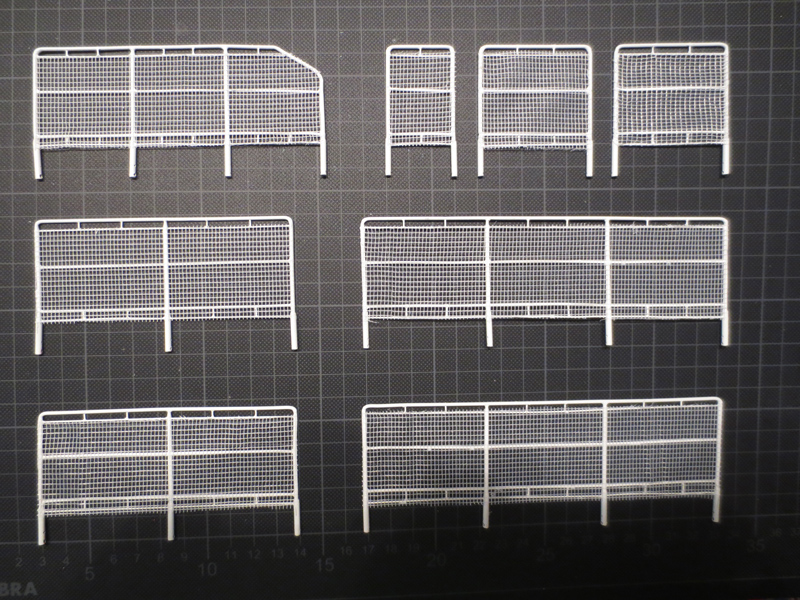

Fast fertige Reling, hergestellt aus Messing. Sämtliche Messingstangen sind durch Bohrungen mit einander verbunden. Um eine höhere Stabilität zu bekommen, habe ich alle Verbindungen >1mm hart gelötet. Das Netzt habe ich aus weißem Fliegenschutzgitter hergestellt. Die Gitter vom Hubschrauberarbeitsdeck haben mehr als 60.000 Bohrungen und eine Größe von 1,1×1,1mm. Hubschrauberarbeitsdeck zu 99% …

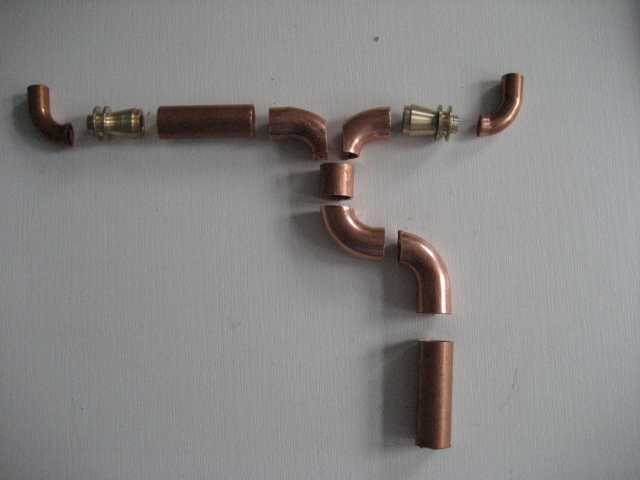

Erstellen der Wasserführung für die beiden Hauptmonitore: Für die Hauptwasserführung wurden 15er Kupferbogen Fittinge benutzt und entsprechend gekürzt. Für die gerade Stücke kommen entsprechende 15er Rohrleitung zu Einsatz. Die Reduzierung von 15mm auf 10mm habe ich mit einem 16mm Messingrundstab hergestellt. Ein 16mm Rundstab war notwendig, weil ich die Flansche gleich mit rausgedreht haben. Hier müssen …
Folgende Funktionen sind im Mast realisiert worden: beide Radaranlagen sind einzeln schaltbar alle Lampen sind beleuchtet und einzeln schaltbar, um jede möglich Nautische Beleuchtung zu realisieren. Blaulicht ist schaltbar Die Deckslampen sind zusammen schaltbar Der rückwärtige Seematz-Scheinwerfer ist schaltbar. Die Decksstrahler sind selbst hergestellt, da am Markt keine verfügbaren Größen zur Verfügung standen. …
Der Brückenaufbau wurde als Steckmodul ausgeführt, um ein schnelles lösen zu bewerkstelligen. Der Mastanschluss besitzt ebenfalls Stecker, um ihn einfach wegzuklappen oder zum testen auf dem Mastprüfstand zu setzen. Die Bilder zeigen die Rohbau Versionen der Inneneinrichtung und des Aufbaus mit dem Peildeck. Zu erkennen ist der AIS-Transponder, der DGPS 1+2, die Iridium-Antenne, die …
